善用资源,DIY家用太阳能发电站

应用技术 summerdad 3年前 (2015-07-31) 2042次浏览 已收录 0个评论 扫描二维码

善用资源,一直对太阳能发电很感兴趣,通过上网以及各种渠道学习,研究可行性,计算相关参数;最后在家人的支持下,终于开工了,先晒晒施工


经过了天兔台风的肆掠,体会到台风的威力;跟制作太阳能板支架的师傅强调要用好的材料,可以抵御 12 级台风的级别才行,所以不锈钢材都是用加厚的需要订货才行。

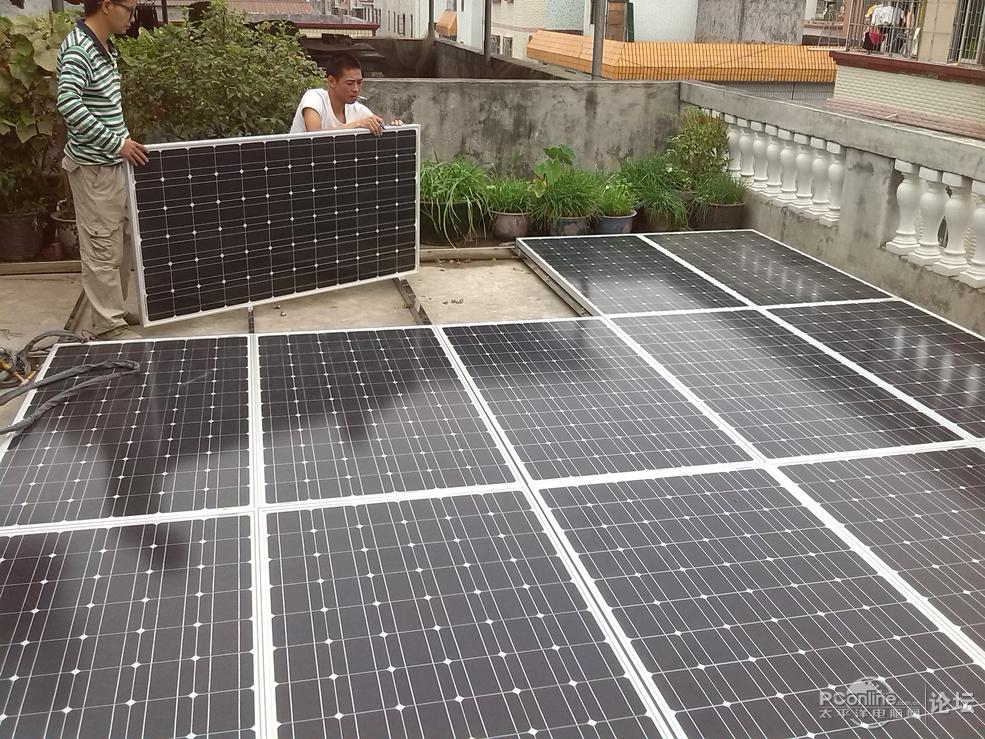

整体图,一共是 18 块 200W 的单晶硅太阳能电池板,每个板子可以独立拆卸,方便以后维护。

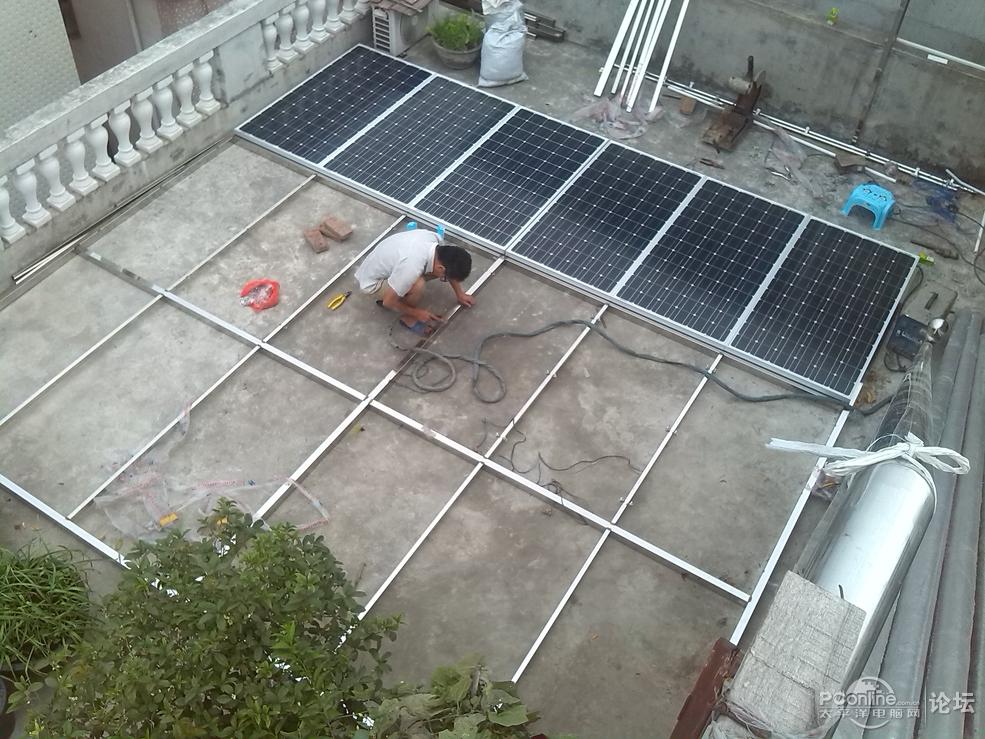

安装之前需要先试好每块板子的螺丝位是否正确,螺丝也是不锈钢的,一劳永逸,不用考虑生锈问题。

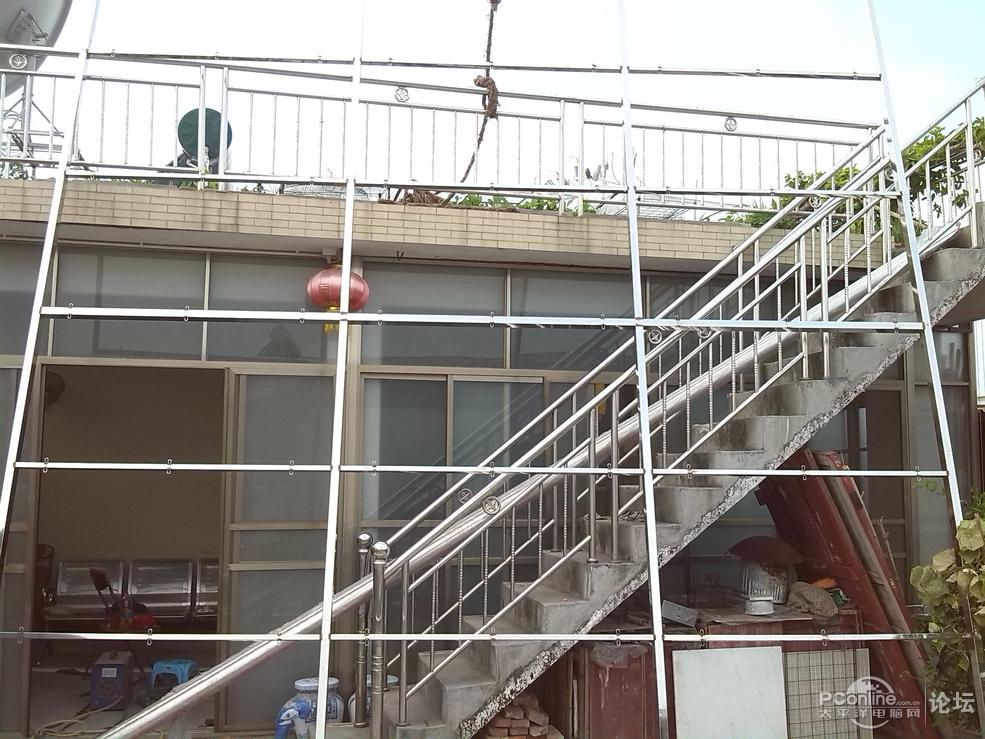

做好的支架整体图,待会需要四个人才可以抬起来,非常重

不锈钢支柱底座,也是不锈钢的,开孔非常困难,一共六条支柱。

这个是机柜,一共三层,最上面一层放置逆变主机和太阳能控制器,断路器等开关设备,第二、三层是电池位置,可以放置 8 个 12V 200AH 电池

12V 200AH 太阳能专用深循环电池,非常重,搬到 6 楼,手都快断了

预留好开孔位,需要考虑仪表,布线,开关按钮,风扇等

完工效果图

机柜上有输出交流电压,输出交流电流,蓄电池电压,机柜温度,以及对应的按钮,风扇开关,室外 LED 光管开关等,还有两个预留开关。

18 块太阳能电池板分为两组,一组 2 串 4 并,另外一组 2 串 5 并,分别接 60A 太阳能控制器;以下这个是自己 DIY 的汇接箱,可以实时直观的看到目前太阳能发电情况,红色的是电压,蓝色的是电流,红色电压在带负载的情况下可以达到 55 左右,空载的时候最高可以达到 90 左右(11 月日照)蓝色电流最高的一组可以达到 23A 左右(10 块板子)

机柜内部情况,黑色的是 6000W 逆变主机(直流主供型,可以充分利用太阳能发电,蓄电池没有电的情况下会直接切换到市电,待蓄电池充满又自动切换回逆变供电,切换时候不会有任何感觉,无缝切换),蓝色那个是双电源自动切换开关,如果关闭逆变主机则会自动切换到市电,这个切换是有时延的,大概 1 秒左右,断电有感觉。其它的就是断路器和漏电保护开关。

2 个 60A 的太阳能控制器,具有很详尽的实时数据查看功能,可以了解当前电池电量,温度,充电电流,电池电压,发电安时数,用电安时数非常好用。有个 8A 的开关电源,主要用来提供仪表,机箱风扇,室外 LED 光管 12V 直流供电用。几个两相和三相插座是测试用。

每一层都有一个散热风扇,目前温度可以控制在 30 度以内

双电源切换开关
